بنوك مكثفات الجهد العالي ومرشحات التوافقيات تضمن استقرار تشغيل الشبكة وتحسين معامل القدرة (power factor) في المصانع الصناعية
في المنشأة الجديدة لشركة Shanghai Beite Technology، تغذي ثلاثة محولات كهربائية بجهد 10/0.4 كيلو فولت مجموعة من المعدات، بما في ذلك أفران متوسطة التردد، ومجففات، وآلات الدرفلة الدقيقة. على الرغم من تجهيز جانب الجهد المنخفض بوحدات تعويض القدرة التفاعلية، إلا أن الأحمال متغيرة التردد القائمة على المقومات أنتجت تشوهًا توافقيًا كبيرًا. تعطلت بعض بنوك المكثفات بسبب التداخل التوافقي، وكانت سعة التعويض غير كافية.
أظهرت المراقبة عند نقطة تقييم الجهد 10 كيلو فولت أن متوسط معامل قدرة النظام يبلغ حوالي 0.8، مما أدى إلى غرامات شهرية وزيادة في تكاليف التشغيل.

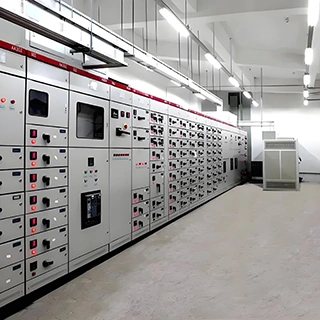

مع مراعاة ظروف التركيب وكفاءة التكلفة، قامت شركة Wenlida بتركيب نظام تعويض القدرة غير الفعالة عالي الجهد 10 كيلو فولت في المحطة الفرعية. يتكون النظام من ثلاث مجموعات مكثفات بقدرات 600 كيلو فار (kvar)، و800 كيلو فار، و1000 كيلو فار، مما يسمح بالتبديل التلقائي ثلاثي المراحل وفقاً لظروف الحمل عند 25%، و50%، و100%. نجح نظام جودة الطاقة في تحسين متوسط معامل القدرة إلى حوالي 0.95، مما أدى إلى خفض تكاليف الطاقة وتحسين جودة الطاقة في جميع أنحاء المحطة.
عرض المزيدفي شركةQidong Xinglongyuan Ruifu Foundry ، كانت ورشة الصب تشغل أفران متعددة متوسطة التردد، مما أدى إلى توليد توافقيات عالية الرتبة، وتسبب في تشوه الجهد، وانخفاض معامل القدرة (power factor)، وضعف جودة الطاقة في جميع أنحاء المنشأة. كان خط الإدخال 10 كيلو فولت يغذي قسمين من قضبان التوزيع عبر المحطة، مما أدى إلى تضخيم تأثيرات التوافقيات.

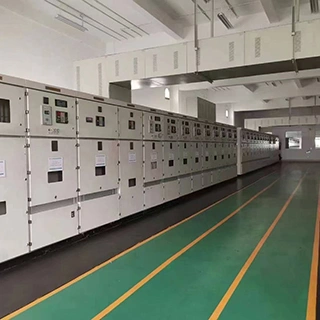

قمنا بتركيب نظام ترشيح وتعويض عالي الجهد (10 كيلو فولت) بثلاثة فروع ترشيح (H5، H7، وH1)، بسعة إجمالية قدرها 3480 كيلو فار (طراز W-TAL10-3840-3). تعمل خزائن المكثفات الثلاث بنظام تحكم آلي، مما يضمن تعويض مثالي للقدرة التفاعلية وتخفيف للتوافقيات. وقد استوفت توافقيات الجهد والتيار المعايير الوطنية، وحافظ النظام على معامل قدرة أعلى من 0.9، مما يضمن تشغيل مستقر وفعال للشبكة الكهربائية للفرن.
