محول الجهد والتردد | مصنع معدات تحسين القدرة الكهربائية

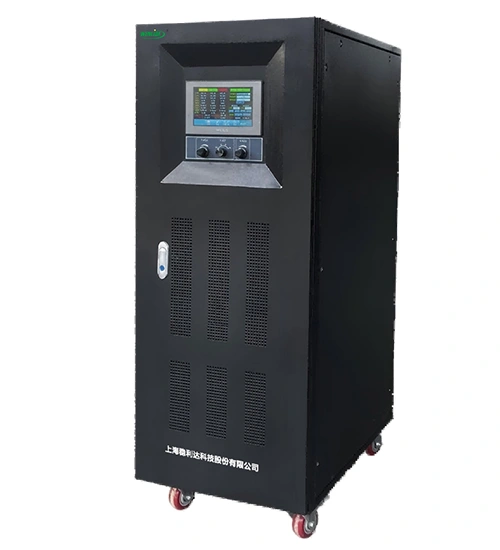

محول الجهد والترددVoltage & Frequency Converter

مصدر طاقة محول التردد لتوفير جهد وتردد قابلين للتعديل في تطبيقات التوافق مع الطاقة العالمية والاختبار

السعة المقننة: من 3 إلى 1000 كيلو فولت أمبير
عدد اطوار الدخل: أحادي الطور، ثلاثي الأطوار (متوفرة تكوينات مخصصة لطور الدخل عند الطلب)
عدد اطوار الخرج: أحادي الطور، ثلاثي الأطوار (متوفرة تكوينات مخصصة لطور الخرج عند الطلب)
جهد الدخل المقنن: 220 فولت أحادي الطور (± 20%)، 380 فولت ثلاثي الأطوار (± 20%) (قابل للتخصيص عند الطلب)
جهد الحرج المقنن: من 0 إلى 300 فولت أحادي الطور، من 0 إلى 520 فولت ثلاثي الأطوار (نطاقات جهد أعلى قابلة للتخصيص عند الطلب)
التردد: من 47 إلى 63 هرتز (قابل للتخصيص عند الطلب)
جهد الخرج: 220 فولت أحادي الطور (± 20%)، 380 فولت ثلاثي الأطوار (± 20%) (قابل للتخصيص عند الطلب)
التردد: وضع قابل للاختيار والتعديل: من 41 إلى 73 هرتز (نطاق قابل للتخصيص من 5 إلى 1000 هرتز)، وضع ثابت: 50 / 60 / 400 هرتز (تردد ثابت اختياري: 100 / 200 هرتز)
الكفاءة: لا تقل عن 85%

اطلب عرض سعر

تستخدم محولات الجهد والتردد تقنية تحويل التيار المتردد إلى مباشر ثم إلى متردد (AC-DC-AC) لتحويل الطاقة الواردة إلى خرج نظيف ومخصص من إشارة جيبية. توفر استقرار في الجهد، وتحكم دقيق في التردد، وإشارة جيبية نظيفة في وحدة مدمجة واحدة. تتعامل هذه المحولات بسهولة مع الأحمال المقاومة، والحثية، والسعوية، والمختلطة، بينما يتيح نظام التحكم المرن لها إعادة إنتاج معايير الشبكة المختلفة أو ظروف العمل الخاصة. وتستخدم على نطاق واسع في بيئات الاختبار، ومرافق البحث، والمشاريع التي تتطلب تكييف أنظمة الطاقة مع معايير الشبكة المختلفة حول العالم.

الخصائص

تستخدم محولات الجهد والتردد تقنية الترانزستور ثنائي البوابة العازل (IGBT) وتقنية التعديل بعرض النبضة الجيبية (SPWM) لتوفير خرج إشارة جيبية نظيف مع تشويه هارموني منخفض للغاية.
مصممة لتحقيق كفاءة عالية في استهلاك الطاقة وأداء مستقر على المدى الطويل، مع تقليل خسائر عدم الحمل وقدرتها على التعامل مع الأحمال الزائدة المؤقتة، مما يجعلها مثالية للتطبيقات ذات القدرة العالية.
تضمن هذه المحولات جودة كهربائية ممتازة مع تحكم دقيق في الجهد والتردد، حيث يمكن تعديل إعدادات الإخراج بسلاسة واستمرارية، مع دعم التبديل السريع بين معايير الشبكة العالمية.
قادرة على التعامل مع تقلبات الحمل المفاجئة خلال ميلي ثانية، مع الحفاظ على استقرار الجهد لضمان استمرار تشغيل الأدوات الدقيقة ومعدات الاختبار بشكل سلس.
يتيح التصميم المعياري والنظام الذكي للتحكم دمجهما مع شبكات PLC لإدارة التشغيل عن بعد والأتمتة بكفاءة عالية.
مزودة بوظائف حماية متعددة، مثل الحماية من ارتفاع الجهد، والتيار الزائد، والقصور الكهربائي، مع نظام تبريد منخفض الضوضاء لتعزيز الموثوقية في البيئات الصعبة.
تضمن تقنية التحكم الرقمي DSP دقة عالية في إخراج الجهد والتردد، مع مستوى دقة يصل إلى ±1%.
يمكن تحديثها بسهولة من خلال واجهات اتصال تشمل RS232، RS485، CAN، أو RJ45، جميعها تدعم بروتوكول MODBUS-RTU للمراقبة عن بعد.
مع مستوى التشوه التوافقي الكلي (THD) منخفض يصل إلى 2% (و لا يزيد عن 0.1% للموديلات المتقدمة)، توفر المحولات خرج طاقة نقي ومستقر مناسب للأجهزة الدقيقة.
كل محول مزود بمحولة عزل يفصل بين الدخل والخرج، مما يساعد على تقليل التداخل الكهرومغناطيسي ويضمن تشغيل أكثر أمان واستقرار.

المواصفات

نوع المنتج		محول الجهد والتردد
عدد الأطوار		الدخل: أحادي الطور \ ثلاثي الأطوار	الخرج: أحادي الطور \ ثلاثي الأطوار
		تتوفر تكوينات مخصصة لمراحل الإدخال والإخراج عند الطلب
السعة المقننة		3–1000kVA
الموديل		VFP-#####KVA
الكفاءة		≥85%
الدخل	الجهد	أحادي الطور 220 فولت (±20%)	ثلاثي الأطوار 380 فولت (±20%)
		قابل للتخصيص حسب الطلب
	التردد	من 47 إلى 63 هرتز، قابل للتخصيص حسب الطلب
الخرج	الجهد	أحادي الطور من 0 إلى 300 فولت (قابل للتعديل)	ثلاثي الأطوار من 0 إلى 520 فولت (قابل للتعديل)
		يمكن تخصيص نطاق الجهد العالي حسب الطلب
	استقرار الجهد (المتوسط)	دقة أعلى بنسبة ±1% قابلة للتخصيص حسب الطلب
	استقرار التردد	< 0.1%
	التردد	قابل للاختيار 1. وضع قابل للتعديل: من 41 إلى 73 هرتز (نطاق قابل للتخصيص من 5 إلى 1000 هرتز) 2. وضع ثابت: 50/60/400 هرتز (تردد ثابت اختياري 100/200 هرتز)
	زمن الاستجابة	لا تزيد عن 2 ملي ثانية لتغيرات جهد الدخل
	التشوه التوافقي الكلي (THD)	لا تزيد عن 2% للأحمال الخطية
	الإزاحة الطورية	حمل متوازن ثلاثي الأطوار: لا تزيد عن ±1 درجة
		بدون حمل: لا تزيد عن ±1 درجة
		عدم اتزان ثلاثي الأطوار 100%: لا تزيد عن ±4 درجة
سعة التحميل الزائد		120% لساعة واحدة، 150% لدقيقة واحدة، 200% لعشرين ثانية
جهد التحمل		1500 فولت ac/ 10 ملي أمبير، بدون انهيار
مستوى الضوضاء		لا تزيد عن 60 ديسيبل على مسافة متر واحد من الجهاز
طريقة التبريد		قابل للاختيار 1. التبريد بالهواء الطبيعي (AN) 2. التبريد بالهواء القسري (AF)
مستوى حماية الغلاف		IP20 كمعيار قياسي (يمكن تخصيص مستويات الحماية الأعلى عند الطلب)
بروتوكول الاتصال		قابل للاختيار 1. RS485 2. MODUBUS-RTU
طريقة التحكم		قابل للاختيار 1. التحكم في الجهد بحلقة مغلقة 2. التحكم في التيار بحلقة مغلقة 3. التحكم في منحنى VF
العرض		لوحة عرض للبارامترات وتشخيص الأعطال والبيانات الكهربائية في الوقت الفعلي
نظام الحماية	وظائف الحماية	حماية بدون صمامات للدخل / الخرج، وكشف إلكتروني للتيار الزائد، والجهد الزائد، والحمل الزائد، وارتفاع درجة الحرارة، ودائرة القصر، وفصل تلقائي وإنذار
	طريقة الحماية	قطع الخرج
بيئة التشغيل	درجة الحرارة المحيطة	من -10 إلى 45 درجة مئوية
	الرطوبة النسبية	0–90%
	الارتفاع	≤2000m
		إذا تجاوز الارتفاع القيمة المقدرة، يلزم تخفيض القدرة

تحميل ملف PDF

المكونات الرئيسية

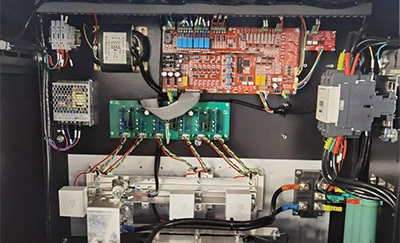

وحدة التحكم

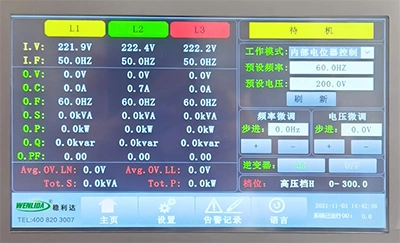

لوحة التحكم

التطبيقات

معدات الاستيراد والتصدير

تستخدم في إعدادات الاختبار والمحاكاة للأجهزة المستوردة أو المصدرة، للسماح بتحويل التردد بسلاسة ليتوافق مع معايير الطاقة الإقليمية المختلفة.
التصنيع الصناعي
تستخدم لاختبار ما قبل الشحن والتحقق من أداء المحركات أو المعدات الكهربائية الأخرى قبل التسليم.
معدات طبية
لمحاكاة ظروف الجهد والتردد المطلوبة من قبل الأنظمة الطبية لضمان إمداد طاقة مستقر ودقيق
الشهادات والاختبار
يوفر مصادر طاقة قابلة للتعديل لمختبرات الاعتماد لمحاكاة ظروف جهد محددة أو غير طبيعية أثناء تقييم المعدات
البحث العلمي والاختبار
تستخدم لمحاكاة ظروف الجهد والتردد المحددة للأجهزة الدقيقة والاختبارات البيئية في المختبرات أو مرافق البحث.
تطبيقات خاصة
مصممة للأماكن التي تتطلب تحويل مستقر للجهد والتردد، مثل السفن ومرافق بناء السفن ومنصات الحفر البحرية والموانئ والأرصفة.
