مثبتات الجهد ومرشحات التوافقيات النشطة لحماية أجهزة التصوير المقطعي (CT)، وأجهزة التصوير بالرنين المغناطيسي (MRI)، وغيرها من الأجهزة الطبية من انخفاض الجهد والتداخل التوافقي

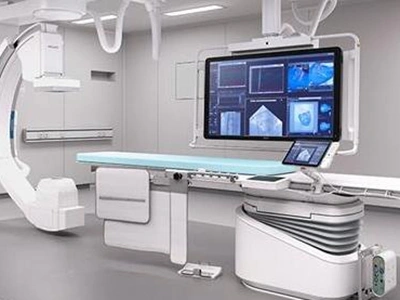

يمكن للأجهزة الطبية الكبيرة، مثل أجهزة التصوير المقطعي (CT)، أن تسحب تيارات بدء تشغيل تصل إلى ثلاثة أضعاف القيمة المقدرة، مما يتسبب في انخفاض الجهد وتداخل توافقي (نسبة التشوه التوافقي الكلي أكبر من 5%) يؤثر على أنظمة مراقبة أجهزة دعم الحياة. في المرافق التي تعمل على مدار 24 ساعة، مثل غرف العمليات ووحدات العناية المركزة، يجب أن تحقق منظمات الجهد تحويل سلس إلى طاقة UPS في غضون 4 ملي ثانية. تتطلب البيئات الطبية أيضاً تيار تسريب أقل من 0.1 ملي أمبير (مقارنة بـ 30 ملي أمبير للأجهزة القياسية) ومستويات ضوضاء منخفضة أقل من 45 ديسيبل.
يتم تنظيم كل مرحلة بشكل مستقل بدقة ±0.5%، مما يضمن توازن الجهد. توفر شريحة محول تناظري رقمي (ADC) ذات 16 بت دقة أخذ عينات تبلغ 0.1% للتخلص من أخطاء تشويه شكل الموجة. يتضمن النظام مفتاح تحويل ثابت (STS) للتكامل مع أنظمة الطاقة غير المنقطعة (UPS) أو المولدات.
في مرحلة الإدخال، يقوم مرشح LC بكبح تداخل الشبكة عالي التردد؛ وفي مرحلة الإخراج، يضمن مرشح التوافقيات النشط (AHF) نسبة تشويه توافقي كلي (THD) أقل من 2%. يمكن للمثبت تحمل تيار يصل إلى 300% من التيار المقنن لمدة 500 ملي ثانية، مما يتيح بدء تشغيل محول التيار دون انقطاع، ويتميز بحماية شاملة ضد أعطال الجهد الزائد، والجهد المنخفض، والتيار الزائد، والتسرب.
تعتمد المستشفيات على جودة طاقة دقيقة وموثوقة لدعم أنظمة التشخيص والعلاج الحيوية. في مبنى العيادات الخارجية بأحد المستشفيات الحديثة، ولّدت مصادر توافقية متعددة، تشمل أنظمة الإضاءة (المصابيح الفلورية)، ووحدات التكييف والتهوية (محركات التردد المتغير)، وأنظمة المعلومات (أجهزة الكمبيوتر)، ومصادر الطاقة الاحتياطية (وحدات التزويد المستمر للطاقة)، والأجهزة الطبية (أجهزة التصوير بالرنين المغناطيسي)، توافقيات كبيرة من الرتبة الثالثة والخامسة والسابعة والحادية عشرة والثالثة عشرة، وخاصةً مكون التوافقي الثالث العالي. وقد أدى ذلك إلى زيادة مفرطة في تيار الخط المحايد، وزيادة تشوه المحولات على جانب الجهد المنخفض، وارتفاع درجة حرارة المحولات والكابلات، مما أثر سلباً على موثوقية النظام.
يعمل مرشح الطاقة الفعال على رفع معامل القدرة إلى 0.98، مما يقلل التيار التوافقي بأكثر من 90% ويخفض تيار الخط المحايد بنسبة 80%. يحسن هذا الحل جودة الطاقة وموثوقية التشغيل، ويحمي المعدات الطبية الحساسة، ويساهم في استقرار النظام الكهربائي للمستشفى.
