مولد القدرة غير الفعالة الاستاتيكي (SVG) ومرشح التوافقيات النشط (AHF) لتحسين معامل القدرة (power factor) وتقليل التوافقيات لأفران القوس الكهربائي ومعدات الدرفلة
واجهت إحدى شركات صهر المعادن مشاكل مستمرة في نظام تعويض القدرة التفاعلية. كان محول الورشة يغذي عدة أفران قوس كهربائي ومجموعات مكثفات تقليدية، ولكن بعد فترة من التشغيل، كانت وحدات المكثفات وأجهزة التبديل تحترق أو تتعطل بشكل متكرر. ظل معامل قدرة النظام أقل من 0.9، وحتى بعد استبدال مجموعات المكثفات، استمرت الأعطال في التكرار، مما أثر بشدة على موثوقية الإنتاج.
الموديل: WT-SVG-4L-0.4-200kVar
مولد القدرة غير الفعالة الاستاتيكي (SVG) للجهد المنخفض يحل محل الحلول التقليدية القائمة على المكثفات، موفر تعويض ديناميكي وفورياً للطاقة التفاعلية. بعد عام من التشغيل، لم يحدث أي احتراق للمكثفات، وانخفضت مستويات التوافقيات بشكل ملحوظ، وتحسن متوسط معامل القدرة من 0.85 إلى أكثر من 0.95. حقق النظام استقرار وأمان وإنتاجية أعلى في جميع مراحل عملية الصهر.
استخدم خط إنتاج درفلة النحاس في مصنع للمعادن محركات متغيرة التردد ذات سعة كبيرة، مما تسبب في تشوه شديد في الجهد والتيار التوافقي، نتج عنه تداخل في التحكم الإلكتروني، وارتفاع درجة حرارة المحول، وارتفاع درجة حرارة قضبان التوزيع.

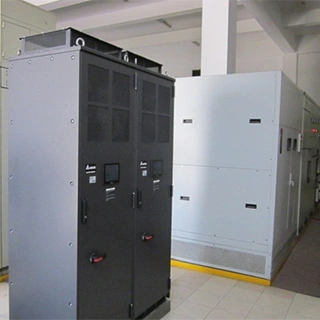

قمنا بتركيب وحدتين من وحدات ترشيح التوافقيات النشط (APF) بقدرة 200 أمبير على جانب الجهد المنخفض لمحول كهربائي بقدرة 1250 كيلو فولت أمبير للتحكم المركزي في التوافقيات. حقق النظام نسبة تشويه توافقي كلي (THDu) أقل من 5%، ونسبة تشويه توافقي كلي غير متجانس (THDi) أقل من 5%، ومعامل قدرة أكبر من 0.95. تم القضاء تمامًا على التداخل الكهربائي، وانخفضت أعطال وحدة محرك التردد المتغير (VFD) بنسبة 90%، وتم التخفيف بشكل كبير من ارتفاع درجة حرارة كل من المحول وقضبان التوزيع، مما يضمن تشغيل مستقر وفعال لخط الإنتاج بأكمله.
