أنظمة تحسين جودة الطاقة الكهربائيةPower quality improvement systems
تعزيز الاستقرار والكفاءة الكهربائية من خلال ترشيح التوافقيات المتقدمة، وتعويض القدرة غير الفعالة، والتحكم في جهد الشبكة للتطبيقات الصناعية والخدمية
تم تصميم حلول تحسين جودة الطاقة للحفاظ على طاقة كهربائية مستقرة ونظيفة وفعالة عبر أنظمة مختلفة. تساعد في تقليل التوافقيات، وتصحيح القدرة غير الفعالة، وتقليل تقلبات الجهد التي يمكن أن تؤثر على المعدات الحساسة. تعمل أجهزة مثل مرشح التوافقيات النشط (AHF) ومولدات القدرة غير الفعالة الاستاتيكي (SVG) على تحسين كفاءة الطاقة، وحماية المكونات، وتعزيز موثوقية الشبكات الصناعية والخدمية.

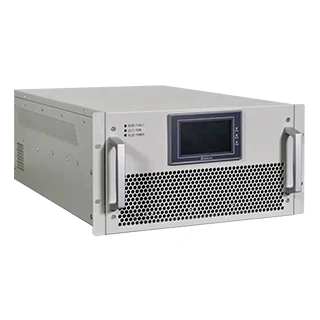

جهاز تعويض القدرة غير الفعالة الإلكتروني لتحسين جودة الطاقة من خلال التعويض الديناميكي للقدرة غير الفعالة (reactive power)
- السعة المقدرة: 30 كيلو فار/50 كيلو فار /50 كيلو فار /100 كيلو فار (kVAr)
- جهد التشغيل: قابل للاختيار 400 ± 20% / 220 ± 15% / 690 ± 15% / 750 ± 15% / 800 ± 15%
- تردد التشغيل: 50 / 60 هرتز ± 5 هرتز
- تعويض القدرة غير الفعالة: من -100% إلى +100% (يمكن ضبط معامل القدرة (power factor) ضمن النطاق)

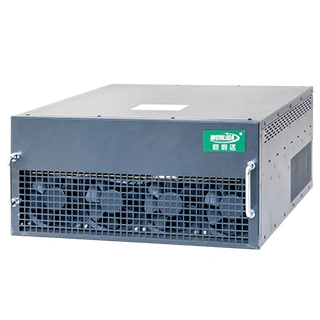

مرشح القدرة النشط لتخفيف التوافقيات في الوقت الحقيقي وتعويض القدرة غير الفعالة
- السعة المقننة: 30 أمبير / 50 أمبير / 75 أمبير / 100 أمبير / 150 أمبير / 200 أمبير
- جهد التشغيل: يمكن اختيار: 400 فولت (-20% إلى +20%) \ 220 فولت (-15% إلى +15%) \ 690 فولت (-30% إلى +15%، فقط لـ 100 أمبير)
- التردد التشغيلي: 50/60 هرتز ± 5 هرتز
- طريقة التوصيل: يمكن اختيار: ثلاثي الأطوار، ثلاثة أسلاك، ثلاثي الأطوار، أربعة أسلاك

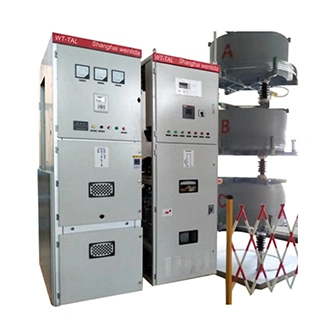

مرشح التوافقيات السلبية لتقليل تشوه الجهد وتحسين معامل القدرة (power factor) في الشبكات الكهربائية
- السعة المقدرة: من 100 إلى 20000 كيلو فار
- الجهد المقنن: من 6 إلى 35 كيلو فولت
- طريقة التوصيل: دلتا (delta) / نجمة واحدة (single-star) / نجمة مزدوجة (double-star)
- درجة الحرارة المحيطة: من -35 إلى +55 درجة مئوية (متوسط درجة الحرارة على مدار 24 ساعة لا تزيد عن 35 درجة مئوية)

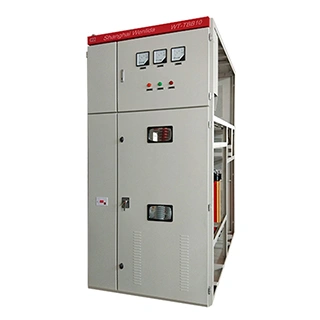

نظام متكامل لتعويض السعة الكهربائية للجهد العالي من أجل تصحيح موثوق لمعامل القدرة (power factor correction) واستقرار جهد الشبكة
- السعة المقننة: من 100 إلى 20000 كيلو فار
- الجهد المقنن: من 6 إلى 35 كيلو فولت
- طريقة التوصيل: دلتا (delta) / نجمة واحدة (single-star) / نجمة مزدوجة (double-star)
- درجة الحرارة المحيطة: من -35 إلى +55 درجة مئوية (متوسط درجة الحرارة على مدار 24 ساعة لا تزيد عن 35 درجة مئوية)

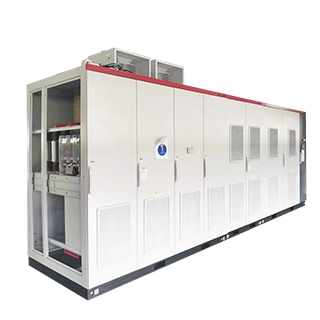

أجهزة التعويض الديناميكي للقدرة غير الفعالة لزيادة جودة الطاقة واستقرار الشبكة الكهربائية
- السعة المقننة: من 100 إلى 25000 كيلو فار (يدعم التوسع المعياري)
- جهد التشغيل: 6 \ 10 كيلو فولت
- تردد التشغيل: 50 \ 60 هيرتز ± 5%
- طريقة التوصيل: توصيل دلتا (Δ) / توصيلة نجمة (Y)
كيف نحدد ما إذا كان يجب استخدام نظام تحسين جودة طاقة منخفض الجهد أو عالي الجهد؟
يعتمد ذلك بشكل أساسي على مستوى جهد شبكة الكهرباء التي يتصل بها الجهاز. إذا كان النظام يعمل على شبكة جهد منخفض 380 فولت، فيجب استخدام مولد القدرة غير الفعالة الاستاتيكي (SVG) أو مرشح القدرة التفاعلية النشط (APF) منخفض الجهد. أما بالنسبة للشبكات ذات جهد 10 كيلو فولت فأكثر، فإن نماذج الجهد العالي هي الخيار الأنسب.
ما هي فوائد استخدام معدات جودة الطاقة؟
تساعد هذه الأجهزة على تحسين كفاءة الطاقة وإطالة عمر المعدات من خلال معالجة مشاكل الطاقة مثل التوافقيات، وعدم توازن الجهد، والقدرة التفاعلية. كما أنها تقلل من فقد الطاقة وتمنع أعطال المعدات الناتجة عن سوء ظروف الطاقة.
أين تستخدم أنظمة تحسين جودة الطاقة بشكل شائع؟
تستخدم على نطاق واسع في منشآت الطاقة المتجددة، ومراكز البيانات، والمصانع، وشبكات توزيع الطاقة، وغيرها من البيئات التي تتطلب إمداد مستقر وموثوق للطاقة.
